平顶光束分布激光系统 |
|
FC-W
系列(光纤耦合激光系统)
内有激光二极管、光纤耦合光学器件、激光电源、LD电流温控,整套系统集成在一个装置里。其体积小、功能多,比如功率调整、温度控制以及LED显示等,使其特别适合泵浦、科学研究、工业和医疗应用。
CNI可提供不同波长的光束选择,如405, 445,
457、473, 515, 532、635, 650, 670、810, 940, 980、1064nm等。它具有光束平坦、能量分布均匀等特点。基于红绿光设计与性能优化的激光系统,可以用于痕迹证据的探测,尤其是隐约的指印。该产品结构紧凑适用于法庭的光源,用于犯罪实验室或者犯罪现场检测,以及维护国家安全。
|
|
|
◆平顶分布圆光斑 |
采用液芯光纤: |
|
|
规格(其它波长可选) |
可选波长 (nm) |
405,
445,
457, 473,
515, 532,
635, 650, 670,
810, 940,
980,
1064 |
常规波长 (nm) |
532nm |
型号 |
FC-EN-532 |
FC-EW-532 |
产品图片 |
|
|
光纤耦合前功率 (W) |
1-5 |
5-10 |
光束分布 |
均匀无杂斑光源 |
尺寸 (mm) |
207
x 281 x 110 |
408
x 290 x 133 |
光纤标准 |
带保护层 1.5m (其它长度可选) |
出光孔光斑直径
(mm) |
¢3,
¢5,
¢8,
¢10 |
光束末端准直器之后的光斑尺寸 |
20cm 光束直径 @ 50cm 处 |
输出功率 |
0-100%, 通过旋钮调节 |
LED 显示 |
LD激光二极管电流 |
输入功率 |
90-264VAC,
50 到60 Hz |
操作模式 |
CW,
TTL or 模拟 可选 |
尺寸大小 |
/ |
290 (L)
×408 (W) ×133 (H) mm3 |
期望寿命(小时) |
10000 |
工作温度 ( ℃) |
10~40 |
冷却方式 |
风冷 |
保修期 |
1
年 |
|
|
|
可调焦光纤准直器 |
|
|
LFC-A (¢8 ¢10) |
LFC-B(¢3
¢5) |
|
采用匀化石英光纤及散斑消除器: |
|
|

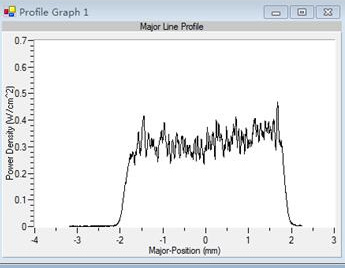

消除散斑之前 |
消除散斑及光束整形 |
|
|
|
◆匀化方光斑 |
|
|
|
CNI可根据客户要求,使用方形光纤来提供均匀的光束 |
关于震荡前的光斑效果,请参考使用石英光纤震荡前的圆光斑模式 |
|
|
电震荡后 |
|
|
注:通过可调焦的光纤准直器,我们可以得到在50cm处,光斑大约为20cm。 |
如果您对光斑尺寸有特殊要求,请联系:sales@cnilaser.com
或致电 0431-87020257。 |
|
|
